◆帶熱電偶/熱電阻一體化溫度變送器

產品概述 SBW系列帶熱電偶/熱電阻一體化溫度變送器是現場安裝式溫度變送單元。它集熱電偶或熱電阻與變送器為一體，直接測量 ...

咨詢熱線：400-887-1087 立即咨詢

產品詳情

產品概述

SBW系列帶熱電偶/熱電阻一體化溫度變送器是現場安裝式溫度變送單元。它集熱電偶或熱電阻與變送器為一體，直接測量各種工業過程中-200~ 1600°C范圍內的液體、蒸汽和氣體介質的溫度，將溫度轉變成與熱電偶、熱電阻電信號成正比的4~20mA統一輸出信號，送顯示、記錄調節儀表或計算機。
SBW系列帶熱電偶/熱電阻一體化溫度變送器主要由溫度傳感器與兩線制溫變模塊組成，帶現場顯示的產品需加數字顯示表頭。溫變模塊和顯示表頭可安裝在傳感器接線盒內，或分離安裝在現場管道上，從而使溫度傳感、變送及現場顯示一體化。作為新一代的溫度變送器，它可廣泛用于冶金、石油、化工、電力、輕工、紡織、食品、國防及科研等各行業。具有以下特點:
(1 )具有防爆、防腐功能，可用于防爆現場安裝使用。
(2 )作為一體化溫度變送器在工業現場直接輸出4~20mA信號，這樣既省去昂
貴的補償導線，又提高了信號長距離傳送過程中的抗干擾能力。
(3)高、靜態功耗低、使用環境溫度范圍寬、穩定可靠，使用壽命長。
(4)熱電偶溫度變送器具有參考端溫度自動補償功能和非線性校正功能。
(5 )具有現場顯示功能，方便現場使用。
(6)溫度變送器具有數字信號擴展功能，如可編程和通訊。

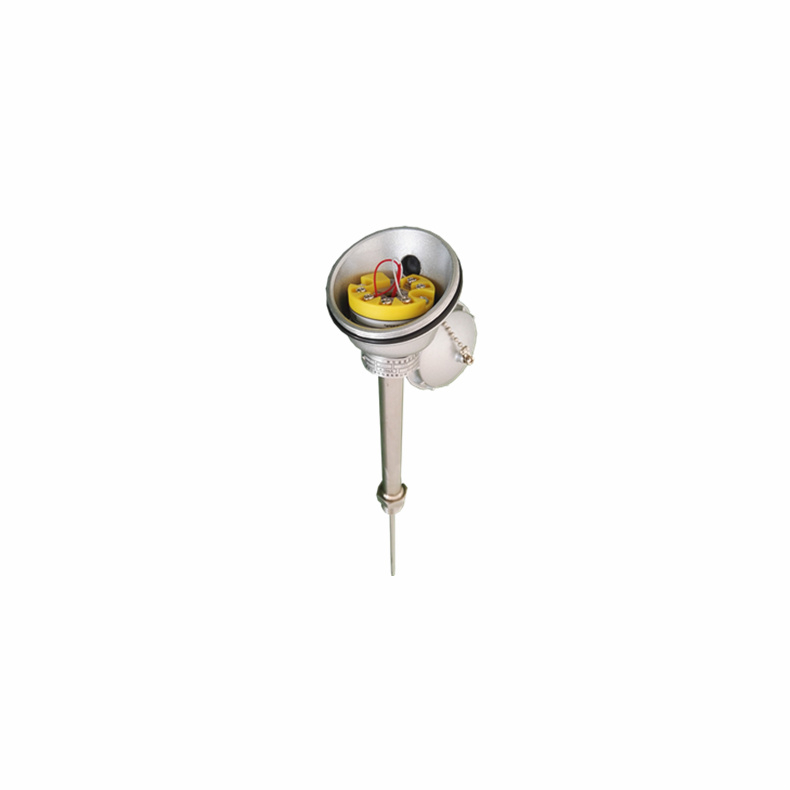

帶熱電偶/熱電阻一體化溫度變送器_http://m.r260.cn_專用溫度傳感器_第1張

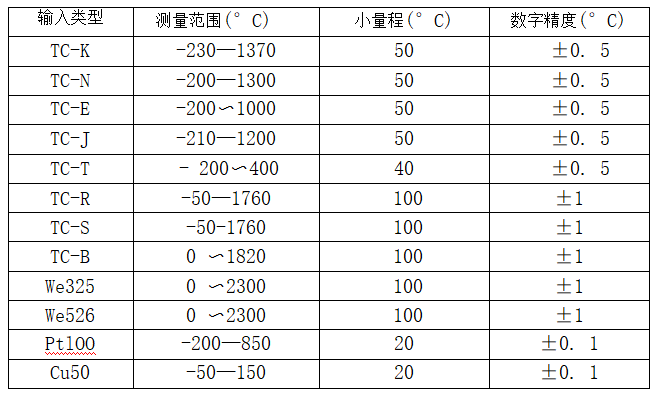

主要技術指標

熱電阻輸入：熱電阻PT100、Cu50 ,引線補償
熱電偶輸入：K、N、E、J、T、S、R、B、W5/26、W3/25 ,冷端補償
輸出回路供電：10-30VDC,兩線制變送器
輸出信號：4~20mA ,超下限輸出3.6 mA,超上限輸出20.5 mA ,斷線時信號輸岀22.8 mA
引線補償范圍：0~30Ω/線，三線電阻相等
冷端補償范圍：-40~8℃ ,補償±1 °C
隔離性能：輸入輸出間施加2500V.AC , 1分鐘無損傷
電磁兼容性:符合GB/T 18268-2000 (IEC61326-1 )
防護等級：本體IP20 ,要求安裝與接線盒內使用
工作環境：
a.環境溫度：-40°C ~ 80°C (危險場所不高于70°C ).
b.相對濕度：10%~90%RH
c.機械振動:f≤55Hz,振幅＜0.15mm
d.環境溫度影響：＜0.05%/1°C ,周圍空氣中不含有引起變送器腐蝕的介質。
